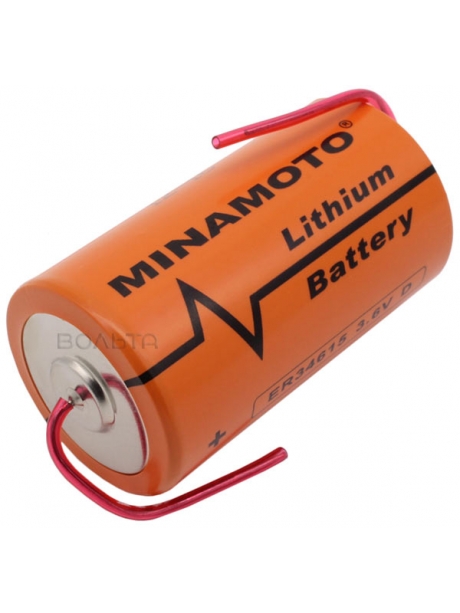

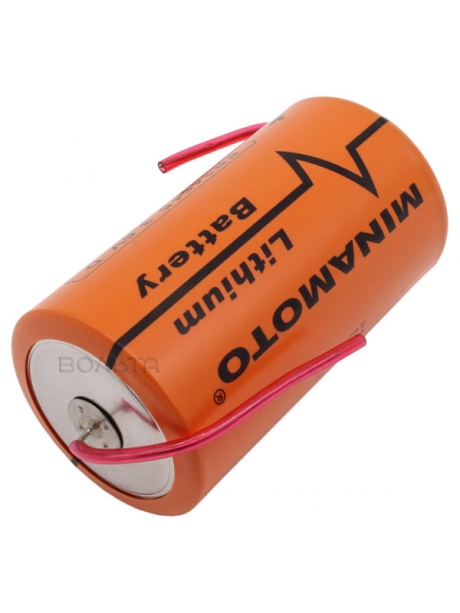

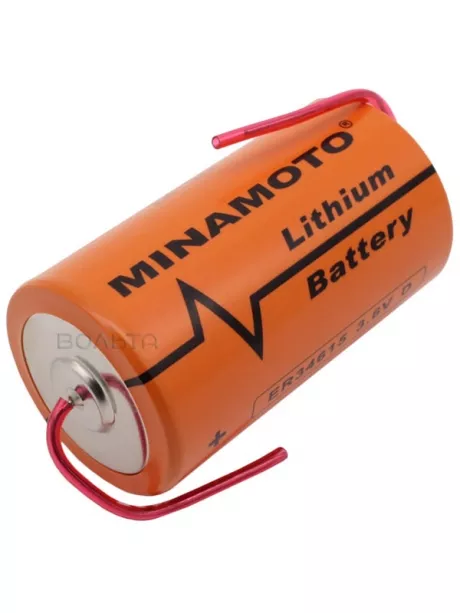

Minamoto ER 34615W(D) - литиевый, незаряжаемый элемент питания, диаметр – 34мм, высота – 61.5мм, вес – 110г.
Данный элемент питания может иметь маркировку: ER 34615W(D), TL-2300, TL-4930, TL-5930, LS-33600, LS-33600C, SL-780, SB-D01, XL-200F, XL-205F.
Долгий срок службы и низкий саморазряд достигаются благодаря тоненькой изолирующей пленке хлорида лития, образующейся на поверхности металлического литиевого электрода еще в процессе сборки элемента питания как только литий вступает в контакт с тионилхлоридом. Данная пленка прерывает взаимодействие реагентов и останавливает реакцию, тем самым существенно снижая ток саморазряда. Это явление называется пассивацией литиевой батареи. Минусом явления пассивации является сниженное напряжение на клеммах батарейки при подключении к нагрузке. Номинальное напряжение у Li/SOCl2 элементов питания при стандартном токе разряда должно быть порядка 3,6 В, а из-за изолирующей пленки оно может понизиться до 2,3-2,7 В.
Для повышения напряжения до нормального уровня требуется обязательная депассивация литий-тионилхлоридного элемента питания с помощью подключения к его клеммам сопротивления (резистора) на определенное время. Номинал резистора и время подключения зависит от типоразмера батарейки (см. таблицу). После успешной депассивации напряжение на клеммах батареи должно подняться выше 3 В.
Типоразмер батареи
|
Минимальное сопротивление (Ом)
|
Нагрузка, необходимая для восстановления после года хранения
|
ER14250
|
660
|
20 мА в течение 15 мин
|
ER14335
|
580
|
25 мА в течение 15 мин
|
ER14505
|
330
|
30 мА в течение 15 мин
|
ER17335
|
330
|
25 мА в течение 15 мин
|
ER18505
|
220
|
35 мА в течение 20 мин
|
ER26500
|
165
|
60 мА в течение 25 мин
|
ER34615
|
110
|
75 мА в течение 40 мин
|
ER341245
|
66
|
200 мА в течение 30 мин
|
В зависимости от производственной партии данные элементы питания могут быть как с проволочными контактами, так и без них. Наличие контактов уточняйте у менеджера интернет-магазина при оформлении заказа.
